Hexapode : une solution flexible et performante

Les hexapodes trouvent leurs applications dans les
industries navale, spatiale, automobile, optique, médicale,
électronique, nucléaire, aéronautique...

Accueil > Applications > Réglage optique sous vide

RÉGLAGE OPTIQUE SOUS VIDE

CONTEXTE DU PROJET

Les satellites d’observation optique de la Terre s’appuient sur des composants de plus en plus performants afin d’obtenir des images extrêmement précises de notre environnement.

Thales Alenia Space (TAS) est en charge de l’instrument optique de très haute résolution d’une nouvelle génération de satellites d’observation.

La société confié a plusieurs bancs de calibration et de réglage de composants optiques à Bertin Technologies.

DEMANDE CLIENT

TAS doit régler le miroir secondaire lors de son intégration sur le satellite avec une très grande précision et selon cinq degrés de liberté (TX, TY, TZ, RX, RY).

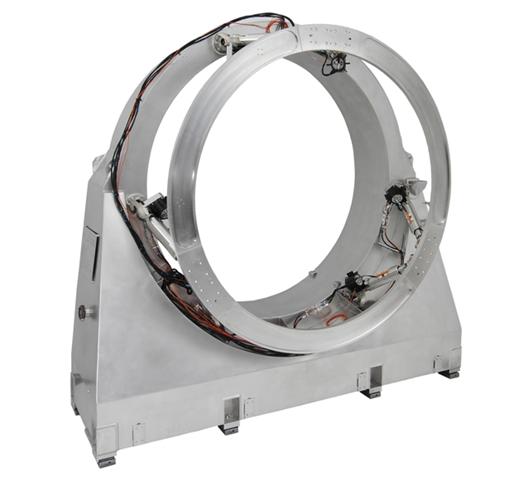

Bertin Technologies, en charge du banc de réglage du miroir secondaire (M2), a retenu la proposition technique de SYMETRIE pour l’hexapode de réglage.

Cette solution basée sur un hexapode de grande dimension marque une rupture technologique par rapport aux moyens sols couramment utilisés dans le domaine spatial.

SPÉCIFICITÉS DU PROJET

Environnement : vide secondaire (10-6 mbar) et salle blanche classe 100
Charge utile : 250 kg
Résolution : inférieure à 1 µm (linéaire) et 2 µrad (angulaire)
Précision inter-axes : inférieure à 1 µm et 1 µrad
Stabilité thermomécanique et forte rigidité
