Sures

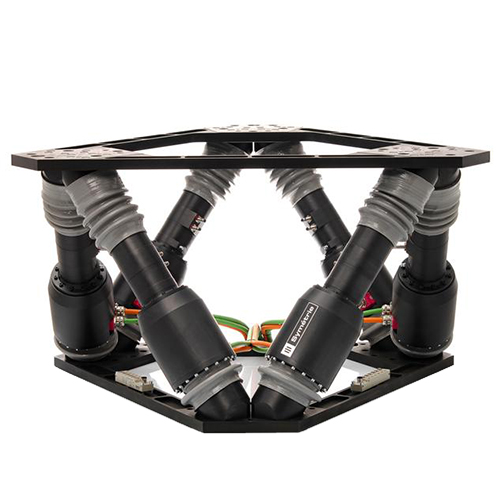

HEXAPODE DE POSITIONNEMENT TRÈS HAUTE PRÉCISION

Sures est un hexapode de positionnement de très haute précision. Il permet de réaliser le réglage d’objets pesant jusqu’à 500 kg.

Sures est particulièrement adapté aux domaines des télescopes terrestres pour positionner un miroir secondaire, un subréflecteur ou une caméra par exemple.

Positionnement de miroir M2 ou M3 de télescope optique
Positionnement de subréflecteur de télescope radio
Réglage optique

COURSE LINÉAIRE

± 12 mm



RÉSOLUTION

0,1 µm

RÉPÉTABILITÉ

± 0,25 µm

CHARGE

500 kg

Motion and positioning

Travel range Tx, Ty (mm)± 8
Travel range Tz (mm)± 6
Travel range Rx, Ry, Rz (deg)± 1
Resolution Tx, Ty, Tz (µm)0.1
Resolution Rx, Ry, Rz (µrad)1
Repeatability Tx, Ty (µm)± 0.25
Repeatability Tz (µm)± 0.13
Repeatability Rx, Ry, Rz (µrad)± 0.5

Mechanical properties

Payload capacity (kg) (with orientation from 0° to 90°)up to 500
Motor typeBrushless motor with absolute encoder

Miscellaneous

Operating temperature range (°C)-20 to + 40
Humidity level (%)up to 100
MaterialsAluminum, steel, stainless steel
Size mobile platform (mm)Ø 690
Height in middle position (mm)360
Mass (kg)117
Cable length (m)10 (longer on request)

Controller

Controller typeALPHA+ custom
InterfaceEthernet
Power supply120-240 VAC / 50-60 Hz
Outdoor
Plateforme personnalisable
Taille modulable
Telecommande
Télécommande
