POSITIONNEUR 5 AXES VIDE

CONTEXTE DU PROJET

Le Laboratoire d’Optique Appliquée (LOA) est une UMR (Unité Mixte de Recherches) ENSTA – Paris Tech – CNRS – École Polytechnique.

Ses activités de recherche couvrent un large spectre scientifique, dont les sources lasers ultrabrefs, qui ouvrent des perspectives dans de nombreuses thématiques en sciences fondamentales et applicatives.

DEMANDE CLIENT

Le LOA souhaitait s’équiper d’un système permettant de positionner une cible solide ou un jet de gaz sous vide avec précision dans le cadre du projet ILE (Institut de Lumière Extrême) – LUIRE (Laser Ultra Intense à Récurrence Élevée).

SPÉCIFICITÉS DU PROJET

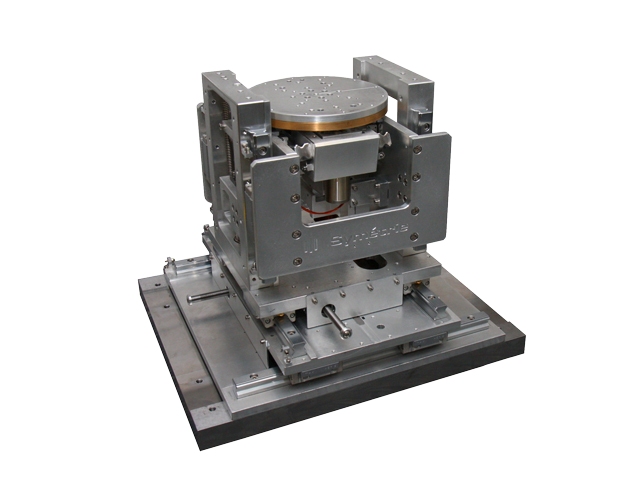

SYMETRIE a réalisé un positionneur de haute précision (5µm) compatible vide (10-6 mbar).

Ce système compact réalise des courses de 100 mm dans un encombrement inférieur à un cube de 300 mm de côté. Il est constitué de 5 axes en série : 3 axes linéaires et 2 axes rotatifs, dont un axe à rotation continue.

Fiche application positionneur 5 axes (pdf)
