PLATINES DE NANOPOSITIONNEMENT

MICRONIX USA propose des platines de précision qui permettent des courses variables. Il est aussi possible d’adapter la motorisation selon votre application.

PPS-20

Course : 12-51 mm
Charge maximum : 2kg
Vitesse maximum : 2 mm/s
Résolution : 2 nm
Répétabilité bi directionnelle : ± 20 nm
Répétabilité uni-directionnelle : 20 nm
Options codeur : Analogique, Digital

PPS-28

Course : 26-102 mm
Charge maximum : 5 kg
Vitesse maximum : 2 mm/s
Résolution : 2 nm
Répétabilité bi directionnelle : ± 20 nm
Répétabilité uni-directionnelle : 20 nm
Options codeur : Analogique, Digital

PIezo PPS-60

PPS-60PM

Course : 25-300 mm
Charge maximum : 15 kg
Vitesse maximum : 5 mm/s
Résolution : 2 nm
Répétabilité bi directionnelle : ± 200 nm
Répétabilité uni-directionnelle : 200 nm
Options codeur : Analogique, Digital

PPX-32

Course XY : 18 x 18 mm
Charge maximum : 1 kg
Vitesse maximum : 2 mm/s
Résolution : 1 nm (en boucle ouverte), 5 nm (avec codeur)
Répétabilité bi-directionnelle : ± 50 nm
Répétabilité uni-directionnelle : 50 nm
Options codeur : Analogique

PPX-50 Piezo

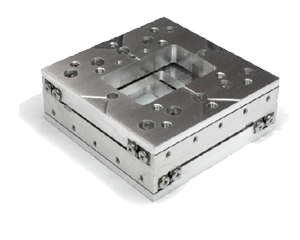

PPX-50

Course XY : 28 x 28 mm
Charge maximum : 3 kg
Vitesse maximum : 5 mm/s
Résolution : 1 nm
Répétabilité bi-directionnelle : ± 20 nm
Répétabilité uni-directionnelle : 20 nm
Options codeur : Analogique, Digital

PR-32

Course : 360° en rotation continue
Charge maximum : 1 kg
Vitesse max : 6°/s (avec MMC-100), 30°/s (avec MMC-110)
Résolution : 3,6 µ° (en boucle ouverte), 22 µ° (avec codeur)
Répétabilité bi directionnelle : ± 220 µ°
Répétabilité uni-directionnelle : 50 µ°
Options codeur : Analogique
Diamètre ouverture centrale : 1,2 cm
