BREVA - Hexapodes de positionnement de précision par Symétrie

Breva

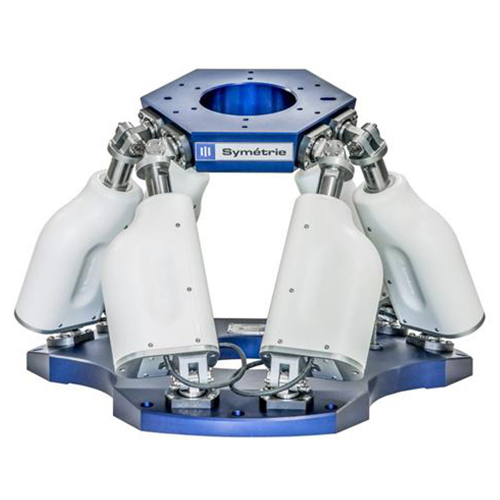

HEXAPODE DE RÉGLAGE HAUTE PRÉCISION

Breva a été conçu pour le positionnement de charges pesant jusqu’à 200 kg avec une résolution de 0,5 µm.

Cet hexapode à encombrement moyen est parfaitement adapté aux applications de recherche et développement ainsi que pour le positionnement d’échantillons sous machines-outils et systèmes d’observation, par exemple sur une ligne de lumière d’un synchrotron.

L’hexapode Breva est utilisable dans toutes les orientations : verticale, horizontale, plateau mobile en bas…

ÉTENDUE

± 75 mm

RÉSOLUTION

0,5 µm

RÉPÉTABILITÉ

± 0,5 µm

CHARGE

200 kg

Motion and positioning

Travel range Tx, Ty (mm)± 75
Travel range Tz (mm)± 50
Travel range Rx, Ry (deg)± 20
Travel range Rz (deg)± 22
Resolution Tx, Ty, Tz (µm)0.5
Resolution Rx, Ry, Rz (µrad)2.5
Repeatability Tx, Ty, Tz (µm)± 0.5
Repeatability Rx, Ry, Rz (µrad)± 2.5
Speed Tx, Ty (mm/s)6
Speed Tz (mm/s)4
Speed Rx, Ry (deg/s)1.5
Speed Rz (deg/s)2.25

Mechanical properties

Stiffness X, Y (N/µm)5
Stiffness Z (N/µm)32
Payload capacity (kg) (vertical orientation / horizontal orientation)200 / 80
Motor typeStepper motor, gearhead
Encoder typeAbsolute encoder

Miscellaneous

Operating temperature range (°C)0 to + 50
MaterialsAluminum, steel, stainless steel, plastic
Mobile platform size (mm)Ø 289
Mobile platform central aperture (mm)Ø 120
Fixed platform size (mm)Ø 580
Fixed platform central aperture (mm)Ø 250
Height in middle position (mm)350
Footprint (mm)Ø 606
Mass (kg)34
Cable length (m)3

Controller

Controller typeALPHA+
InterfaceEthernet
Power supply110-240 VAC / 50-60 Hz
Compatible salle blanche
